| [Ithe] conventional enclosed thermal current | 10 A |
| [Ui] rated insulation voltage | 600 V (forureningsgrad: 3) i henhold til IEC 60947-1 |
| [Uimp] rated impulse withstand voltage | 6 kV i henhold til IEC 60947-1 |
| Ambient air temperature for storage | -40...70 °C |
| Anbefalede temperatur ved betjening | -25...70 °C |
| Beskyttelsesbehandling | TH |
| Betjening | Intuitive |
| Class of protection against electric shock | Klasse II i henhold til IEC 61140 |
| Contacts operation | Slow-break Forskudte |
| Control button type | Second pushbutton 2 NO (2 step) lower, slow-fast First pushbutton 2 NO (2 step) raise, slow-fast |
| Control station colour | Gul |
| Control station composition | 2 trykknapper |
| Drivkraft | 13...15 N |
| EAN-nummer | 3389110644852 |
| Elektrisk kredsløbstype | Control circuit |
| IK kapslingsklasse | IK08 i henhold til EN 50102 |
| IP kapslingsklasse | IP65 i henhold til IEC 60529 |
| Kabelindgang | Rubber sleeve with stepped entry, udvendig kabeldiameter: 7...15 mm |
| Kapslingstype | Complete ready for use |
| Kasplingsmateriale | Polypropylene |
| Klemmenavn ISO n°1 | (13-14)NO (23-24)NO_CL |
| Klemrækkenavn | ZB2BE101 + ZB2BE201 for each direction |
| Kommerciel status | Commercialised |
| Kontaktkodebetegnelse | Q600 DC-13, Ue = 600 V, Ie = 0.1 A i henhold til IEC 60947-5-1 appendix A Q600 DC-13, Ue = 250 V, Ie = 0.27 A i henhold til IEC 60947-5-1 appendix A A600 AC-15, Ue = 600 V, Ie = 1.2 A i henhold til IEC 60947-5-1 appendix A A600 AC-15, Ue = 240 V, Ie = 3 A |
| Kontrolstation type | Double insulated |
| Lagerkode | På lager |
| Mekanisk holdbarhed | 1000000 kredsløb |
| Mekanisk sammenkobling | Med mekanisk spærring |
| Modstand mellem terminaler | <= 25 MOhm |
| Mærkeeffekt i W | 65 W DC-13 til 1000000 kredsløb, betjeningssats = 60 cyc/mn på 24 V, belastning = 0.5 (inductiv belastning) i henhold til IEC 60947-5-1 appendix C 48 W DC-13 til 1000000 kredsløb, betjeningssats = 60 cyc/mn på 48 V, belastning = 0.5 (inductiv belastning) |
| Productcertificeringer | CSA UL |
| Produktsortiment | Harmony XAC |

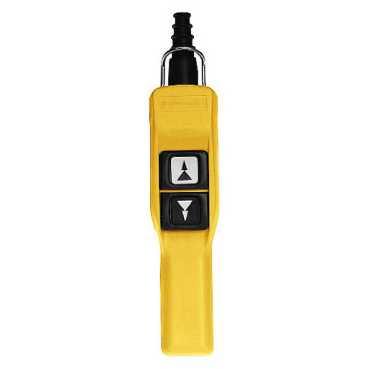

| Produkttype | Pendant control station |
| Shockmodstand | 100 gn i henhold til IEC 60068-2-27 |
| Short circuit protection | 10 A sikringsbeskyttelse ved slæde sikring type gG |
| Standarder | EN/IEC 60204-32 EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14 |
| Terminal identifier | (11-12)NC (13-14)NO |
| Tilslutningsklemmer | Skrue klemmeterminaler, forbindelseskapacitet: 2 x 1.5 mm² with or without cable end Skrue klemmeterminaler, forbindelseskapacitet: 1 x 2.5 mm² with or without cable end |
| Trykknapkasse anvendelse | Control of 2-speed hoist motor |
| Trykknapkasse type | XACA pistol greb |
| Vibrationsmodstand | 15 gn (f = 10...500 Hz) i henhold til IEC 60068-2-6 |
| Vægt | 0.32 kg |
