| [Ie] rated operational current | <= 0.7 A til control handle <= 0.3 A til nøgle kontakt <= 1 A til Emergency stop |
| [Ue] rated operational voltage | 30 V DC til enable switch 30 V DC til Emergency stop 24 V DC til nøgle kontakt |
| [Us] rated supply voltage | 24 V DC |
| Ambient air temperature for storage | -20...60 °C |
| Anbefalede temperatur ved betjening | 0...40 °C |
| Antal af statisk funktionstaster | 11 with labels |
| Backlight lifespan | 50000 timer |
| Betjening | 1 nødstop 1 enable switch 1 key switch |
| Bredde | 224 mm |
| Clock frekvens | 266 MHz |
| Dislplaystørrelse | 5.7 tommer |
| Display colour | 65536 farver |
| Displayopløsning | 640 x 480 pixels VGA |
| Displaytype | Backlit colour TFT LCD |
| Driftshøjde | < 2000 m |
| Driftssystem | Magelis |
| Dybde | 87.1 mm |
| EAN-nummer | 3595864003184 |
| Fonttype | ASCII (European characters) Chinese (simplified Chinese) Japanese (ANK, Kanji) Korean Taiwanese (traditional Chinese) |
| Forsyning | Ekstern kilde |
| Forsyningsspændingsgrænser | 19.2...28.8 V |
| Hukommelsesbeskrivelse | Back up of data SRAM 512 kB lithium batteri Applikations hukommelse flash EPROM 32 MB |
| Hukommelsestype | 1 slot for Compact Flash card (128 MB to 1 GB) |
| Højde | 174 mm |
| Imunitet over for microafbrydelser | <= 5 ms |
| Indkoblingsstrøm | <= 60 A |
| Integreret forbindelse | Effektforsyning 24-pin Faston connector samleboks Ethernet TCP/IP 24-pin Faston connector samleboks COM1 serial link 24-pin Faston connector samleboks 1 USB type A master port (V1.1) |
| IP kapslingsklasse | IP65 i henhold til IEC 60529 |
| Kasplingsmateriale | PPT |
| Kommerciel status | Commercialised |
| Kontaktype og sammensætning | 2 NO enable switch 2 NC + 1 NO 1 NC + 1 NO nøgle kontakt |
| Lagerkode | Ikke på lager |
| Lokal indikering | 1 LED (grøn eller orange) til normal operation or backlighting faulty |
| Lysintensitet | 16 levels via touch panel |
| Modstand mod hurtige transienter | 2 kV i henhold til IEC 61000-4-4 Level 3 |
| Mærkning | CE |
| Number of Operation keys | 1 with LED |
| Power consumption | 16.7 W |
| Processornavn | CPU RISC |
| Product end of life instructions | Available Download Bortskaffelsesmanual |
| Product environmental profile | Tilgængelig Download Produktmiljøprofil |
| Productcertificeringer | C-Tick CULus |
| Produktsortiment | Magelis XBTGH |

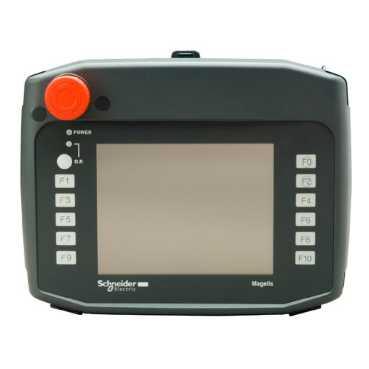

| Produkttype | Advanced hand-held panel |
| Protokoller til download | Uni-TE Schneider Electric Modicon 3 parti protokol Siemens Simatic 3 parti protokol Rockwell Automation Allen-Bradley 3 parti protokol Omron Sysmac 3 parti protokol Mitsubishi Melsec Modbus TCP/IP Schneider Electric Modicon Modbus Schneider Electric Modic |
| REACh | Reference not containing SVHC above the threshold |
| Realtidsur | Indbygget |
| Relativ fugtighed | 0...90 % without condensation |
| Resistance to electromagnetic fields | 10 V/m i henhold til IEC 61000-4-3 |
| Resistance to electrostatic discharge | 6 kV IEC 61000-4-2 level 3 |
| RoHS (date code: YYWW) | Compliant - since 1127 - Schneider Electric declaration of conformity |
| Shockmodstand | 15 gn til 11 ms i henhold til IEC 60068-2-27 |
| Software udpegning | Vijeo Designer |
| Softwaretype | Konfigurerings software |
| Standarder | EN 61131-2 FCC Class A IEC 61000-6-2 UL 508 |
| Sustainable offer status | Green Premium produkt |
| Touch panel | Analog |
| Touch sensitive zone | 1024 x 1024 |
| Vibrationsmodstand | 3.5 mm i henhold til IEC 60068-2-6 (f = 5...9 Hz) 1 gn i henhold til IEC 60068-2-6 (f = 9...150 Hz) |
| Vægt | 1 kg |
