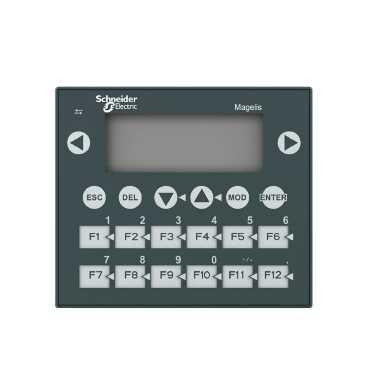

Operatørpanel og tastatur matrix skærm grøn - 122 x 32 pixels - 24 V DC
| Varenr: | XBTR410 |
| El nr: | 7586018098 |
| EAN13 nr: | 3389119000048 |
| Pakning: | 1stk |
 |
| [Us] rated supply voltage | 24 V DC |
| Ambient air temperature for storage | -20...60 °C |
| Anbefalede temperatur ved betjening | 0...55 °C |
| Antal beskeder i displayet | 1 line of 5 characters minimum 4 lines of 20 characters maximum |
| Antal sider | 200 applikationsside 256 alarm sider |
| Antal taster | 20 |
| Bredde | 137 mm |
| Display colour | Grøn |
| Display material | Polyester |
| Displayopløsning | 122 x 32 pixels |
| Displaytype | Matrix backlit LCD |
| Driftssystem | Windows |
| Dybde | 39 mm |
| EAN-nummer | 3389119000048 |
| Fastgørelse | Med 4 fjederklipse |
| Fonttype | Chinese (simplified Chinese) Cyrillic Greek Katakana Latin |
| Forsyning | Ekstern kilde |
| Forsyningsspændingsgrænser | 18...30 V |
| Frontmateriale | PPT |
| Hukommelsestype | Blinklys |
| Højde | 118 mm |
| Integreret forbindelse | Seriel link : hun SUB-D 25, asynchronous transmissionstilstand (RS232C/RS485) multitab topologi Effektforsyning : aftagelig skrue terminal |
| IP kapslingsklasse | IP65 (front panel) i henhold til IEC 60529 18-22 (bagved panel) i henhold til IEC 60529 |
| Keypad material | Polyester |
| Kommerciel status | Commercialised |
| Lagerkode | Ikke på lager |
| Memory capacity | 512 kB |
| Montering | Plan montage |
| Mærkning | CE |
| NEMA kapslingsklasse | NEMA 4X (front panel) til outdoor use |
| Number of customisable keys | 12 |
| Number of fixed keys | 8 |
| Power consumption | <= 5 W |
| Productcertificeringer | ATEX zone 2/22 CSA class 1 division 2 UL klasse 1 Division 2 UL 1604 |
| Produktsortiment | Magelis XBTR |
| Produkttype | Small panel with keypad |
| Protokoller til download | Modbus 3 parti protokol Uni-TE |
| Realtidsur | Access to the PLC real-time clock |
| Reguleringskompatibilitet | Modicon M340 Modicon Momentum Modicon Premium Modicon Quantum Modicon TSX Micro Twido |
| Relativ fugtighed | 0...85 % without condensation |
| Resterende rippel | <= 1200 MV |
| Shockmodstand | 15 gn til 11 ms |
| Software udpegning | Vijeo Designer Lite |
| Softwaretype | Konfigurerings software |
| Standarder | IEC 60068-2-27 IEC 60068-2-6 IEC 61131-2 UL 508 CSA C22.2 No 14 |
| Udskæringsdimensioner | 119.6 (+/- 0.5) x 105.2 (+/- 0.4) mm |
| Vibrationsmodstand | 1 gn (f = 8.45...150 Hz) +/- 3.5 mm (f = 2...8.45 Hz) |
| Vægt | 0.55 kg |
Yderliger oplysninger:
