Kabel- og rørdåse (''UNNI'') type U9® - R 2,5 mm²

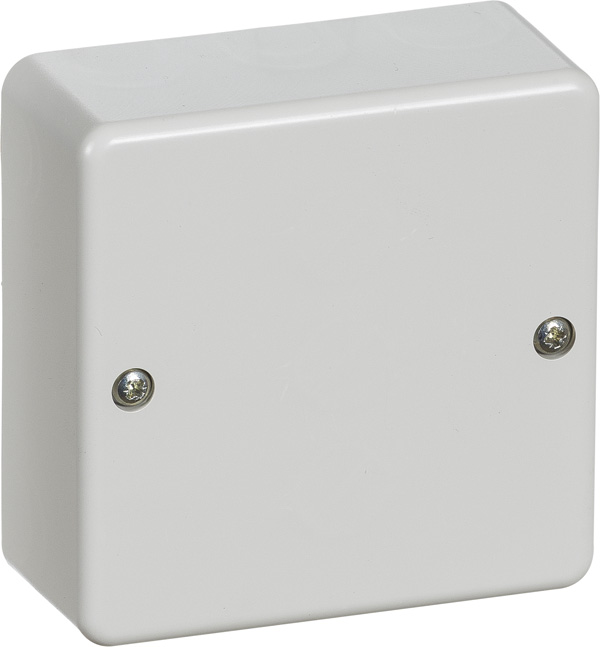

Billede:



Produktbeskrivelse:
Farve
lysegrå
Varenummer
185A5142
EL nummer
1021016399
EAN nummer
5703302062817
Varegruppe
21.40
Katalog
Side 455 (Årgang 2013)


Anvendelse:
Kan anvendes som forgreningsdåse, rosetudtag, komfurudtag mv. Kan påmonteres 5-leder klemmerække.
Konstruktion:
Er opbygget af et låg og en bund og er i toppen af låget forsynet med 3 stk. udslagsblanketter for 1 eller 2 aflastningsnipler. Er i siderne af låget forsynet med 10 stk. blanketter for forskellige kabelstørrelser (inkl. fladkabel) og 16 mm rør. Er i bunden forsynet med udslagsblanket for 16 mm og 20 mm. Rør. 16 mm korrugerede rør aflastes direkte i hullet. Bunden er forsynet med aflastning for ledning Ø 2,7-15,5 mm² og kan i blankethul påmonteres aflastning for kabel Ø10-14,5 mm².

Tekniske data:
Kapslingsklasse:IP20
Antal klemmer/ledere i dåsen:Ved 1,5 mm² ledning 6/20. Ved 2,5 mm² ledning 5/15




Vejledning:

Vejledning

Måltegning:
