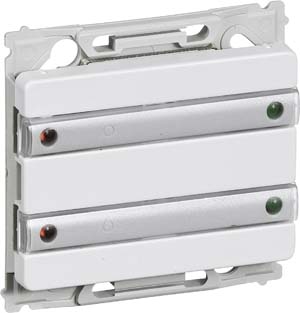

IHC Control® alarm statustryk LK OPUS
Billede:
Produktbeskrivelse:
Farve
hvid
Varenummer
507N6010
EL nummer
1086017498
EAN nummer
5703302088367
Varegruppe
26.45
Katalog
Side 557 (Årgang 2013)
Anvendelse:
Anvendes som statustryk for til- og frakobling af IHC Control Alarm anlæg. De 4 lysdioder, 2 røde/2 grønne, fungerer som indikatorer for alarmanlæggets tilstand. Monteres med træskruer, direkte på væg eller gerigt, i dåse eller på underlag. Svagstrømsledere tilsluttes forfra i skæreklemmer med det medfølgende værktøj (montagebit). Tangenterne på OPUS svagstrømstryk kan mærkes med diverse symboler ved hjælp af medfølgende labels. Desuden kan tangenterne efterleveres med special symboler og/eller tekst fra LK's salgsafdeling.
Konstruktion:
Hver tangent har, via forseglede støvtætte mikrokontakter, adskilte sluttefunktioner ved tryk på henholdsvis højre og venstre side. Hver tangent kan vendes 180° således at et tryk på midt af tangent samtidig påvirker begge mikrokontakter. 2 røde lysdioder er placeret i venstre side og 2 grønne lysdioder i højre side. De har separate klemmer med fælles 0-klemme. Ligeledes har mikrokontakterne seperate klemmer med fælles 0-klemme. Derfor kan mikrokontakterne og lysdioderne tilsluttes 2 forskellige SELV-strømforsyninger.
Tekniske data: | |
| Kapslingsklasse: | IP20 |
| Kontaktspænding: | 5-24 V DC |
| Kontaktstrøm: | 1 - 50 mA ohmsk belastning |
| Kontaktmodstand: | Max. 100 mOhm ved 5 V, 1 mA DC |
| Forventet levetid: | 300.000 koblinger ved maksbelastning |
| Omgivelsestemperatur: | Temperatur: - 5 °C til + 45 °C Fugtighed: 5 % til 85 % RH |
| Ledningsdimension: | Ø0,3-0,6 mm Max. Ø inkl. Isolation: 1,35 mm (28-22 AWG) |
| Sløjfemulighed: | Max. 2 ledere af samme størrelse og type |
| Modul: | 1 M |
| Diodespænding: | 24 V DC SELV |
| Lysdiode: | 1 mA ved 24 V DC driftspænding 20-28 V DC |
Vejledning:
Artikel:
